Hast du schon einmal davon gehört, Schnittmuster mit einem Beamer direkt auf den Stoff zu projizieren? Als ich das zum ersten Mal gesehen habe, war ich ehrlich gesagt etwas überrascht. Inzwischen kann ich aber gut verstehen, warum sich dieser Trend immer weiter verbreitet. Denn ein großer Vorteil liegt auf der Hand: Das lästige Ausdrucken, Zuschneiden und Zusammenkleben von A4-Seiten entfällt komplett.
Zwar gibt es durchaus Näherinnen, die das Kleben von Schnittmustern als entspannend empfinden – für viele ist es aber eher ein notwendiges Übel. Und gerade wenn die Zeit zum Nähen knapp ist, ist man um jede gesparte Minute froh. Wenn du also lieber direkt mit dem Zuschneiden beginnen möchtest, statt erst Papierbögen zusammenzusetzen, könnte ein Beamer eine spannende Alternative für dich sein. Du verbindest ihn einfach mit deinem Rechner und projizierst das Schnittmuster direkt auf den Stoff.
In diesem Beitrag zeige ich dir Schritt für Schritt, wie das funktioniert, worauf du bei der Auswahl eines Beamers achten solltest und wie du ihn richtig einrichtest. Außerdem gehe ich darauf ein, welche Schnittmuster sich überhaupt dafür eignen.
Dein Geschenk: Kalibrierungsdatei
Beamer an der Decke anbringen
Der wichtigste Faktor beim Kauf deines Projektors ist der Abstand zwischen Linse und Schneidefläche. Typischerweise wird der Beamer an der Decke angebracht und er projiziert das Schnittmuster von oben auf die Schneidefläche.
Beamer-Halterung

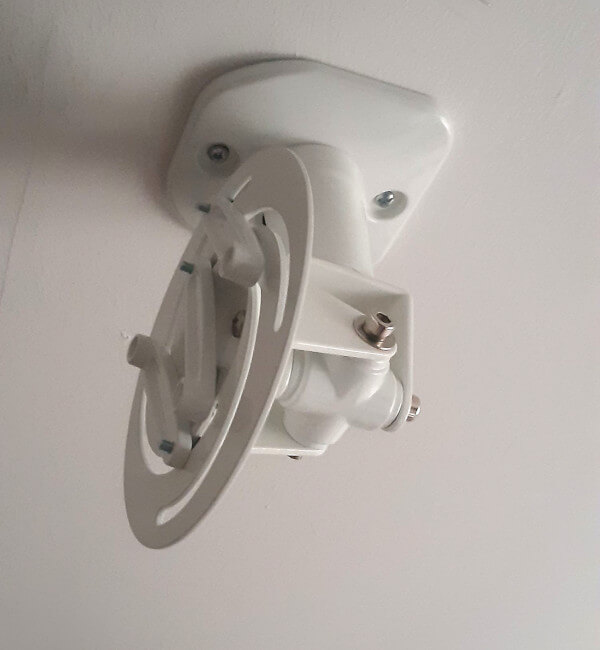

Leider sind die Löcher zum Anbringen des Beamers nicht genormt und daher gibt es zu jedem Beamer eine eigene Halterung. Es werden allerdings im Handel auch Halterungen angeboten, die durch variable Einstellung der Schrauben für sehr viele Beamer verwendet werden können. Eine der Probenäherinnen hat mir dieses Bild ihrer Halterung geschickt. Der Winkel und der Abstand der Schrauben kann durch die ringförmige Anordnung der Befestigung variiert werden und so kannst du die Halterung an dein konkretes Beamer-Modell anpassen.
Eine solche Halterung findest du zum Beispiel hier: Universal-Halterung*(*Partner-/Werbelink)
Halterung selber machen
Du kannst deine Halterung allerdings auch einfach mit Material aus dem Baumarkt selber machen.
Bei dieser Variante wurden sogar nur Bretter und Kabelbinder*(Partner-/Werbelink) verwendet:
Wie große sollte der Abstand sein?
Die Beamer können nur in einem gewissen Entfernungsbereich scharf gestellt werden, daher musst du darauf achten, dass die Entfernung zwischen der Linse und deiner Schneidefläche zum Beamer passen. Weil der Abstand beim Nähen ja durch die Decke gegebene ist, ist der minimale Abstand das ausschlaggebende.
In den Herstellerangaben zum Beamer findest du üblicherweise die Angaben zur Projektionsentfernung und zur Projektionsgröße. Beim Vankyo 430*(Partner-/Werbelink) wird die minimale Entfernung mit ca. 1,20m angegeben, dann ist die Projektionsgröße ca. 1m. Je größer die Entfernung wird, desto größer wird auch das projizierte Bild und desto einfacher ist es, auch große Schnitt-Teile auf den Stoff zu beamen.
Ein Beispiel: Du möchtest auf einem Tisch mit einer Höhe von 75cm zuschneiden und dein Raum ist 2,40m hoch. Dann ist der Abstand von der Tischfläche zur Decke 1,65m. Davon musst du noch die Beamerlänge abziehen (ca. 25cm) sowie gegebenenfalls den notwendigen Montierungs-Abstand (ca. 10cm), weil das Gebläse meist nach hinten ausgerichtet ist. Also wäre dein Projektionsabstand in diesem Fall 1,30m und mit dem Vankyo 430 wäre deine Projektionsfläche 1,10m breit.
In der Facebook-Gruppe „Nähen mit Beamer – Hilfe und Austausch“ findest du eine Liste, welcher Beamern für welchen Abstand geeignet ist und welche Erfahrungen schon mit diesen Beamern gemacht wurden.
Und wenn der Abstand zu klein ist?

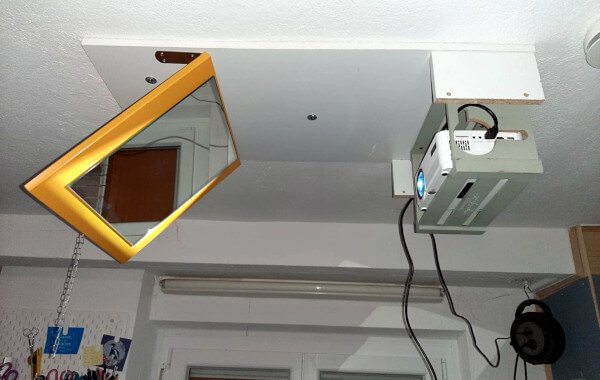

Wenn die Distanz zwischen Beamer-Linse und der Schneidematte zu klein ist, dann kannst du auch einen Spiegel anbringen, der den optischen Weg verlängert. Dabei musst du allerdings darauf achten, dass der Spiegel korrekt ausgerichtet ist: Korrekt montiert ist der Spiegel, wenn seine Fläche parallel zum Beamer ausgerichtet ist und der Winkel zur Decke 45° beträgt.
Wenn es dir nichts ausmacht, auf dem Boden zu schneiden, dann kann das auch eine Alternative sein. Ich lege meine Schneidematte beispielsweise schon immer auf den Boden, weil ich im Nähzimmer keinen Tisch habe, der groß genug für das Zuschneiden ist und jede Tischfläche sowieso in Rekordschnelle zugestellt wird. 🙂
Alternative: Ultrakurz-Distanz-Beamer
Eine andere Möglichkeit ist der Ultrakurz-Distanz-Beamer, der einfach auf dem Tisch gestellt wird und nur etwa 30-50 cm Abstand zur Projektionsfläche benötigt.

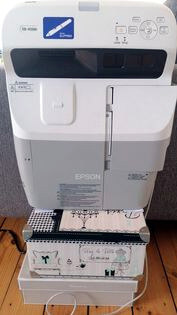

Das ist einerseits sehr cool, allerdings sind diese Beamer oft relativ teuer und brauchen eine sehr glatte Schneidefläche, damit das Schnittmuster nicht verfälscht wird. Auch bei Ultrakurzdistanzbeamern kannst du den Ständer ganz einfach selber machen, wie du hier auf diesem Bild siehst. 🙂
Beamer kalibrieren

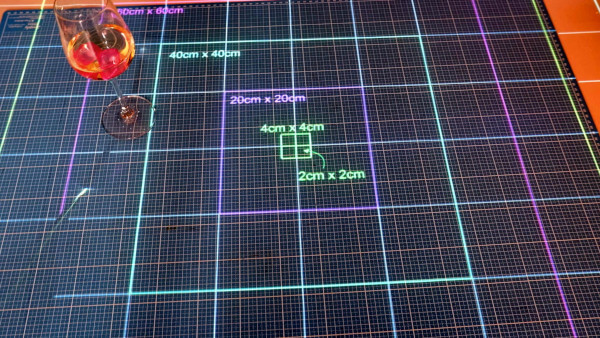

Bevor du deine Schnittmuster das erste Mal zuschneiden kannst, ist es notwendig, den Beamer zu kalibrieren, damit das Schnittmuster auch wirklich im richtigen Maßstab dargestellt wird. Du kennst das sicherlich schon von den ausgedruckten Schnitten. Dort solltest du ja auch immer mit einem Lineal prüfen, ob das Prüfquadrat die richtige Größe hat (also z.B. 4cm oder 5cm). Beim Beamer ist es im Prinzip das gleiche, nur dass du die Maßstabstreue über die ganz projizierte Fläche sicherstellen musst, nicht nur an einer Stelle.
Laut einigen Erfahrungsberichten ist dazu hilfreich, sich schöne Musik einzuschalten und ein leckeres Getränk bereitzustellen, denn manchmal kann das Kalibrieren etwas zeitaufwändig sein.

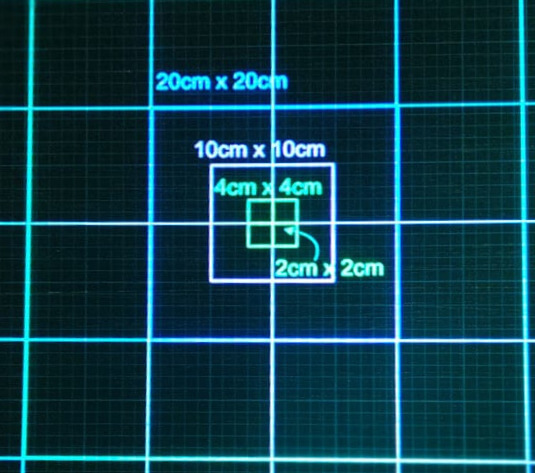

Am Ende ist es dein Ziel, dass die Linien der Kalibrierungsdatei genau auf den Linien deiner Schneidematte verlaufen. Dazu sind folgende Schritte möglich/notwendig:
- Als erstes veränderst du den Fokus, bis die Linien in der Mitte der Matte scharf sind.
- Den Maßstab der Linien kannst du verändern, indem du den Zoom-Faktor der pdf-Datei veränderst.
- Wenn die Linien nach oben oder unten auseinanderlaufen, dann hängt der Beamer vermutlich noch nicht ganz horizontal nach unten. Verändere die Neigung, bis die Linien möglichst parallel verlaufen.
- Wenn du die Neigung des Projektors nicht verändern kannst, dann ist es meistens möglich, eine Trapezkorrektur am Beamer vorzunehmen. Hier wird entweder durch Linsen oder elektronisch die Verzerrung durch schräges Projizieren ausgeglichen. Dies kann allerdings manchmal zu einer Verringerung der Bildqualität führen.
Eine neue Alternative: Pattern Projector
Mittlerweile gibt es auch eine Open Source App, die du benutzen kannst, um deinen Beamer zu kalibrieren. Dadurch entfällt das manuelle anpassen des Maßstabs und der Ausrichtung. Ein kurzes Youtube-Video dazu findest du hier:
Video: Kalibrieren mit Pattern Projector
Und hier geht es zur Homepage von Pattern Projector:
Ebenen: Das Linien-Chaos entwirren

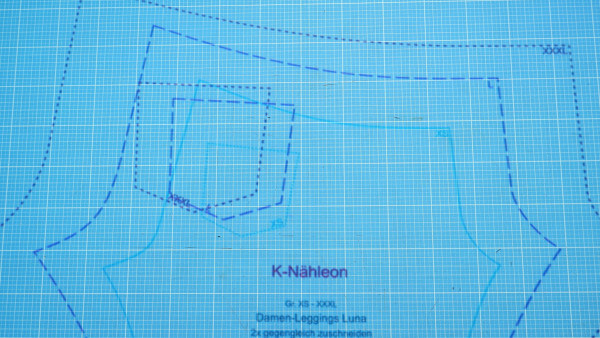

Da die meisten Schnittmuster mehrere Größen enthalten, entsteht das übliche Linien-Gewirr.

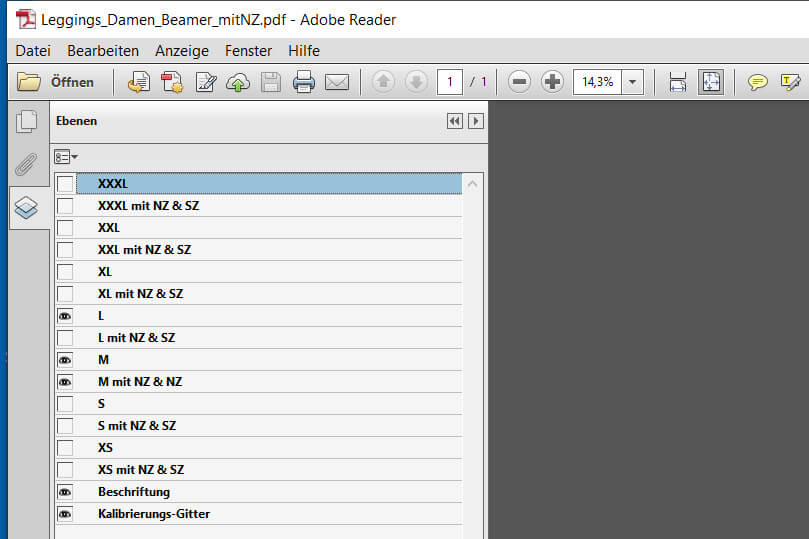

Mit Hilfe der Ebenen-Funktion kannst du im Adobe Acrobat Reader die Ebenen auswählen, die angezeigt werden sollen. Hinweis: Das geht aber nur, wenn das Schnittmuster schon so formatiert wurde, dass jede Größe in einer Ebene liegt. Das ist durchaus nicht bei allen Schnitten so, bei den K-Nähleon Beamer-Schnitten aber schon.
Nun werden dir nur noch die Linien angezeigt, die du gerne sehen möchtest. Das kann der Schnitt mit und ohne Nahtzugabe sein oder zum Beispiel zwei benachbarte Größen, zwischen denen du einen Übergang einzeichnen möchtest.
Den Stoff zuschneiden

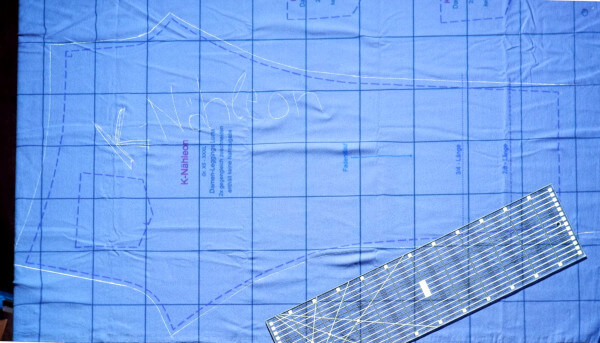

Nun siehst du das Schnittmuster auf dem Stoff und kannst ganz einfach zuschneiden.
Wenn du ein Schnittmuster hast, das explizit für den Beamer gemacht wurde, dann enthält es üblicherweise auch die Schnittteile für alle Bündchen.
Außerdem enthält es die Teile, die gegengleich zugeschnitten werden müssen in beiden Orientierungen, so dass du nicht in doppelter Stofflage zuschneiden musst, wenn du das nicht willst. Das kann zum Beispiel bei gemusterten Stoffen von Vorteil sein. Und nun kannst du nähen wie gewohnt 🙂
Welche Schnittmuster sind geeignet?
Die minimalen Eigenschaften, die ein Schnittmuster braucht, damit du es mit dem Beamer verwenden kannst, sind:
- Jedes Schnitt-Teil ist komplett auf einer Seite abgebildet (also z.B. auf einem A0-Blatt).
- Die Linien sind dicker, damit der Beamer sie korrekt anzeigt, also mindestens 1mm/4pt.
- Die Beschrifting ist groß genug, damit man sie lesen kann, also mindestens 32pt.
Eine echte Beamer-Datei hat darüber hinaus noch folgende Eigenschaften:
- Alle Schnitt-Teile sind im Fadenlauf orientiert, damit du weder den Stoff noch den Beamer bewegen musst.
- Die Datei hat am Rand 30cm – 50cm Platz, damit du die Datei gut auf dem Stoff ausrichten kannst.
- Jede Größe ist auf einer eigenen Ebene angeordnet, so dass du jede Größe ein- und ausblenden kannst.
- Es gibt eine Ebene mit einem Gitternetz, um die Kalibrierung schnell zu überprüfen
Idealerweise enthält das Schnittmuster
- sowohl die Teile mit als auch ohne Nahtzugabe auf je einer Ebene
und ist so formatiert, dass man es auch in einfacher Stofflage zuschneiden kann:
- Teile sind nicht nur im Bruch dargestellt, sondern auch komplett
- Ebenso bei Zuschnitt in doppelter Stofflage/gegengleich: Beide Spiegelungen als Schnitt-Teil zu Verfügung stellen.
Auf dem Markt gibt es immer mehr Ebooks, die schon fertige Beamer-Dateien enthalten.
Du kannst die üblichen A4-Schnittmuster mit Hilfe von Inkscape am Rechner auch selber in eine A0-Datei umwandeln. Das ist etwas zeitaufwändig, ob sich der Aufwand lohnt, muss jeder für sich selbst entscheiden. Der Vorteil ist, dass du das Schnittmuster nicht mehr in Papierformat aufbewahren musst und es im digitalen Beamer-Format vorliegen hast.
Noch weitere Fragen?
Wenn du noch eine spezielle Frage hast, dann kannst du gerne hier einen Kommentar dalassen. Es gibt auch auf Facebook eine Gruppe zum Nähen mit Beamer, in der alle Fragen von sehr hilfreichen NäherInnen beantworten werden.
Facebook-Gruppe „Nähen mit Beamer“
Vielleicht findest du auch dort eine Antwort.
